Kia Carnival: Réglage du siège arrière

Réglage du siège arrière

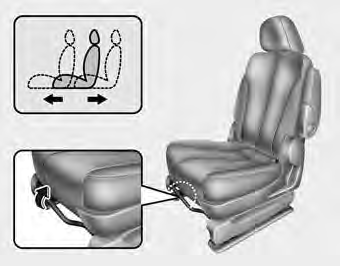

Réglage de la position avant/arrière - 2e rangée de sièges

Pour avancer ou reculer le siège :

1.  Tirer vers le haut sur le levier d'ajustement du siège sous l'avant du coussin du siège et le tenir.
2.  Faire glisser le siège à la position désirée.
3.  Relâcher le levier et s'assurer que le siège est verrouillé à sa place.

Ajuster le siège avant de prendre la route et s'assurer que le siège est bien verrouillé en position en tentant de le déplacer vers l'avant et l'arrière sans utiliser le levier. S'il bouge, il n'est pas correctement verrouillé.

2e rangée de sièges

3e rangée de sièges

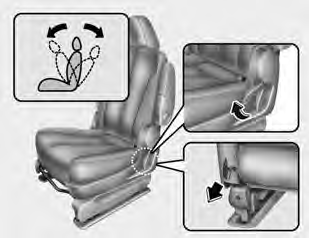

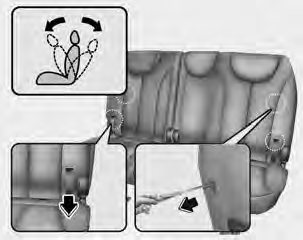

Inclinaison du dossier

Pour incliner le dossier :

1. Se pencher un peu vers l'avant et soulever le levier (ou sangle) d'inclinaison du siège situé à l'extérieur du siège à l'arrière.
2.  S'appuyer doucement sur le siège et ajuster le dossier du siège à la position désirée.
3.  Relâchez le levier (ou sangle) et s'assurer que le dossier du siège est enclenché. (Le levier doit revenir à sa position originale pour que le dossier soit verrouillé.)

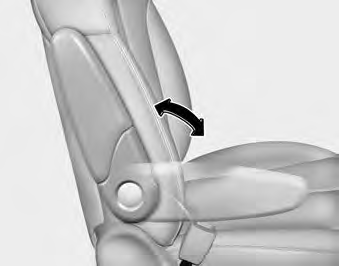

Accoudoir

L'accoudoir de la 2e rangée de sièges est situé sur le côté du dossier.

Pour utiliser l'accoudoir, le rabattre en position abaissée.

Appui-tête

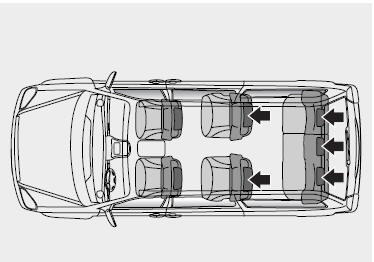

Le ou les sièges arrière sont munis d'appuis-têtes à toutes les places afin d'assurer le confort et la sécurité des occupants.

Non seulement l'appui-tête assure-t-il le confort des passagers, mais il aide aussi à protéger la tête et la nuque en cas d'accident.

Avertissement Afin d'assurer une efficacité maximale en cas d'accident, l'appui-tête devrait être ajusté de façon à ce que le centre de l'appui-tête se trouve à la hauteur du centre de gravité de la tête de l'occupant. En général, le centre de gravité de la tête de la plupart des gens est la même que la hauteur des yeux. Ajustez aussi l'appuie-tête aussi près que possible de votre tête. Pour cette raison, l'utilisation d'un coussin qui éloigne le corps du dossier n'est pas recommandée.  N'utilisez pas le véhicule sans les appui-tête en place car les passagers risqueraient des blessures graves en cas d'accident. Bien ajustés, les appui-têtes peuvent protéger contre les blessures à la nuque.

2e rangée de sièges

3e rangée de sièges

Réglage de la hauteur

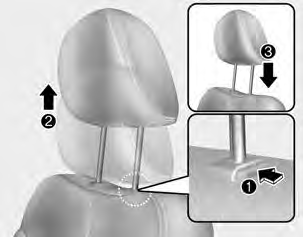

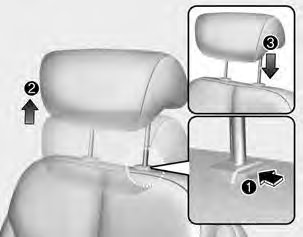

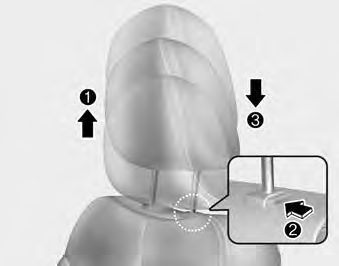

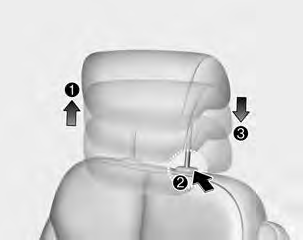

Pour soulever l'appui-tête, le remonter à la position désirée (1). Pour abaisser l'appui-tête, pousser et tenir le bouton (2) sur le support de l'appui-tête et le baisser jusqu'à la position désirée (3).

2e rangée de sièges

3e rangée de sièges

Retrait

Pour enlever l'appui-tête, soulevez-le aussi haut que possible puis tenez le bouton de déverrouillage (1) enfoncé tout en continuant de soulever l'appui-tête (2).

Pour réinstaller l'appui-tête, placez les tiges (3) de l'appuie-tête dans les orifices tout en appuyant sur le bouton de libération (1). Ajustez ensuite la hauteur de l'appuie-tête

Avertissement Assurez-vous que l'appui-tête s'engage en position après l'avoir ajusté afin qu'il protège bien l'occupant.

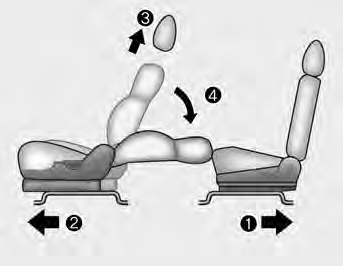

Siège complètement à l'horizontale

Quand le véhicule est stationné, on peut abaisser le dossier avant à une position quasi horizontale.

1.  Régler le siège arrière à la position la plus reculée.
2.  Faire glisser le siège avant le plus possible vers l'arrière.
3.  Enlever l'appuie-tête.
4.  Incliner le dossier de siège le plus possible vers l'arrière, pour permettre au passager du siège arrière d'allonger ses jambes lorsque le siège avant est en position inclinée.

Avertissement Siège à la verticale En ramenant le dossier de siège en position verticale, retenir le siège et le ramener lentement. Le cas contraire, le dossier du siège pourrait être projeté vers l'avant, risquant de causer des blessures à l'occupant heurté par le dossier.

Avertissement Siège complètement abaissé Ne pas permettre qu'un passager utilise un siège complètement abaissé pendant que le véhicule est en mouvement, au risque de subir des blessures graves, voire la mort, en cas d'accident.

Rabattre les dossiers de la banquette arrière

Les dossiers arrière se rabattent vers l'avant pour offrir plus d'espace à bagages et donner accès au compartiment des bagages.

Rabattre le siège arrière :

- 2e rangée de sièges

1. Abaisser l'appui-tête à la position la plus basse.

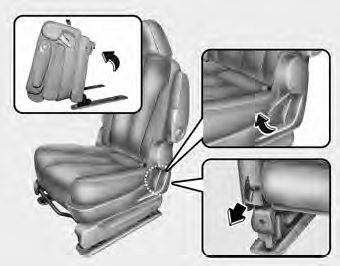

2. Tirer sur le levier (ou courroie) d'inclinaison du dossier de siège, et rabattre deux fois le siège vers l'avant.
3.  Rabattre le siège fermement vers l'arrière pour l'enclencher dans les ancrages arrière. Un déclic se fera entendre.

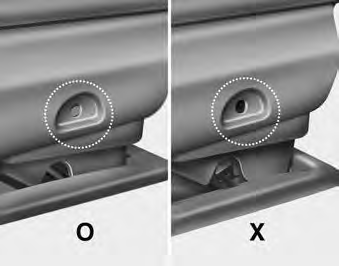

4. S'assurer que la marque verte au dos du cadre du siège soit visible et que les loquets sont engagés, en faisant bouger le siège vers l'avant et l'arrière ou en en soulevant le devant. Si la marque verte n'est pas visible et que siège bouge, il n'est pas bien ancré.

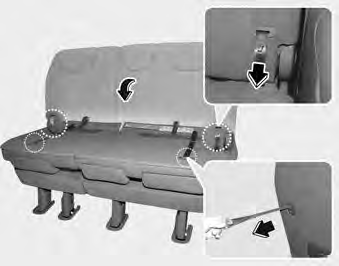

- 3e rangée de sièges

1. Abaisser l'appui-tête à la position la plus basse.

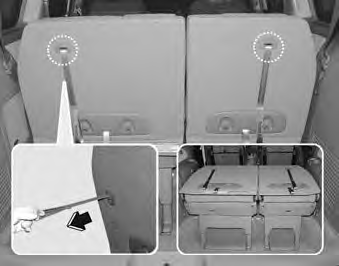

2.  Retenir le dossier de siège et tirer sur la courroie de rabattage.
3.  Rabatte le dossier vers l'avant et fermement jusqu'au déclic.

Pour déplier le siège arrière :

1. Tirer sur le levier (ou courroie) d'inclinaison du dossier de siège.
2.  Soulever le dossier et le pousser vers l'arrière jusqu'au déclic. S'assurer que le dossier est bien enclenché.
3.  Remettre la ceinture de sécurité à la position appropriée.

2e rangée de sièges

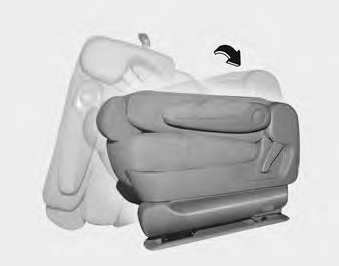

Double rabattage du siège arrière - 2e rangée de sièges

Pour rabattre le siège arrière :

1. Abaisser l'appui-tête à la position la plus basse.
2.  Placer le siège le plus vers l'arrière que possible.
3.  Rabattre en double le siège arrière vers l'avant en tirant sur le levier (ou sangle) d'inclinaison du dossier.

2e rangée de sièges

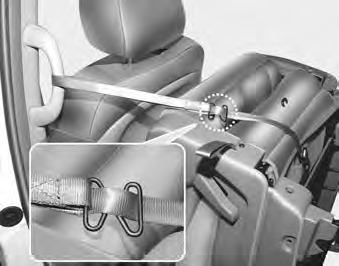

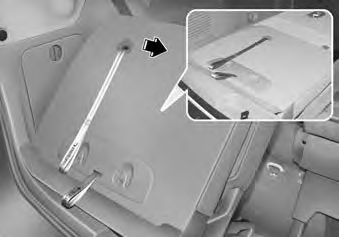

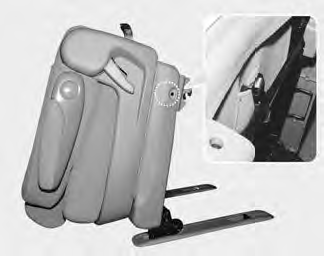

4. Sortir la sangle d'attache de sa pochette, sous le coussin du siège. (2E rangée de sièges)
5.  Soulever le siège replié vers l'avant et l'attacher à la poignée de soutien à l'aide de la sangle. (2E rangée de sièges)

Pour déplier le siège arrière

1. Détacher la courroie de la poignée d'assistance et insérer la courroie dans la pochette. (Sièges de 2e rangée)
2.  Pousser le siège fermement vers l'arrière pour l'enclencher dans les ancrages arrière. Un déclic devrait se faire entendre.

3. S'assurer que la marque verte à l'arrière du cadre du siège est visible et que les loquets sont verrouillés en tentant de déplacer le siège vers l'avant et l'arrière et soulevant la partie avant. Si la marque verte est invisible ou si le siège bouge, c'est qu'il n'est pas bien enclenché.
4.  Tirer sur le levier (ou la courroie de rabattement) d'inclinaison du dossier.
5.  Soulever le dossier et le pousser vers l'arrière jusqu'au déclic. S'assurer que le dossier est bien enclenché.
6.  Remettre la ceinture de sécurité à la position appropriée.

2e rangée de sièges

Enlever le siège arrière - 2e rangée de sièges

Pour enlever un siège arrière:

1. Rabattre en double le siège arrière vers l'avant en tirant sur le levier (ou sangle) d'inclinaison du dossier.

2e rangée de sièges

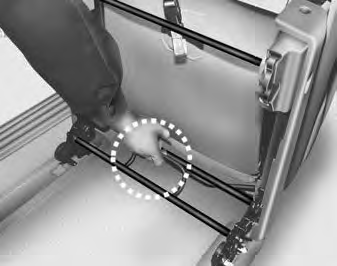

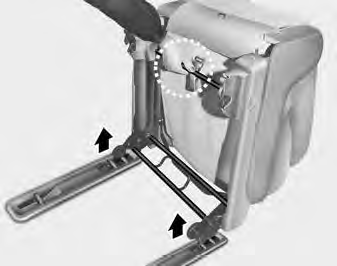

Tirer le loquet sous l'avant du siège tout en repoussant le siège plié vers l'arrière pour le dégager des ancrages.

2e rangée de sièges

Avis

N'utilisez la sangle que pour enlever le siège.

3. Retirer le siège du véhicule.

Installer le siège arrière:

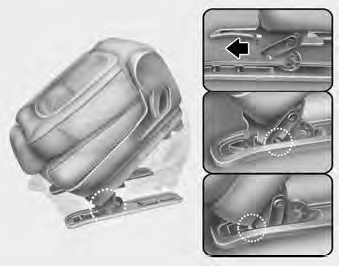

1. Tirer la gâchette des ancrages sur le sol.
2.  Insérer les deux anses avant dans les ancrages avant.

3. Soulever la partie arrière du siège puis rabattre le siège fermement pour l'engager dans les ancrages arrière.

   Un déclic se fera entendre.

4. S'assurer que la marque verte à l'arrière du cadre du siège est visible et que les loquets sont verrouillés en tentant de déplacer le siège vers l'avant et l'arrière et soulevant la partie avant. Si la marque verte est invisible ou si le siège bouge, c'est qu' il n'est pas bien enclenché.
5.  Tirer sur le levier (ou la courroie de rabattement) d'inclinaison du dossier.
6.  Soulever le dossier et le pousser vers l'arrière jusqu'au déclic. S'assurer que le dossier est bien enclenché.
7.  Remettre la ceinture de sécurité à la position appropriée.

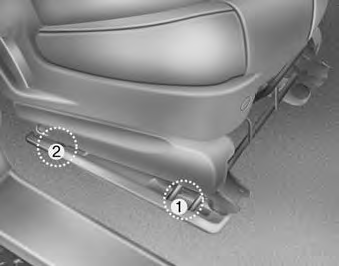

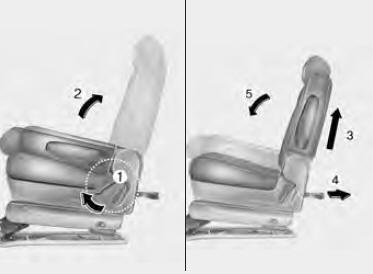

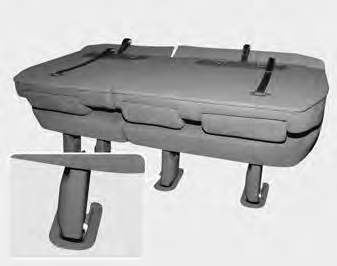

Si les loquets arrière du siège sont engagés dans les ancrages arrière (2) alors que les loquets avant ne sont pas engagés dans les ancrages avant (1), procédez comme suit pour dégager les loquets arrière des ancrages arrière.

1. Soulevez le dossier (2) tout en tirant son levier d'inclinaison (1) puis poussez le dossier fermement vers l'arrière jusqu'à ce qu'il s'enclenche.

   Faites attention de ne pas rabattre le siège en arrière parce que les loquets avant ne sont pas engagés.

2.  Tirez la sangle de rabat du dossier (4) tout en soulevant la partie arrière du coussin du siège (3).
3.  Le dossier sera maintenant rabattu vers l'avant et les loquets arrière désengagés (5).

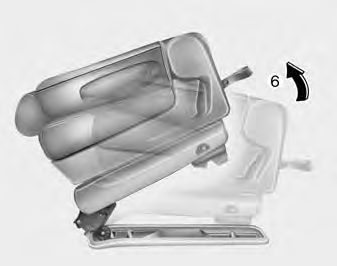

4. Enlevez le siège tout en soulevant la partie arrière du coussin du siège (6).

Encastrer le siège arrière (3e rangée de sièges)

Le siège arrière peut être plié et encastré dans le compartiment à bagages pour donner plus d'espace à bagages.

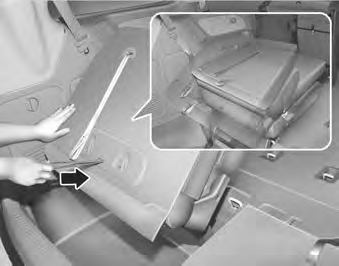

Pour encastrer le siège arrière :

1. Abaisser l'appui-tête au plus bas.

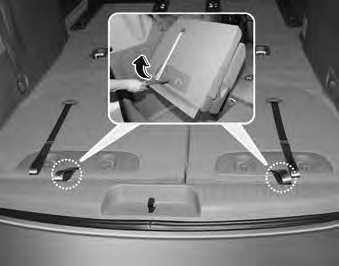

2. Abaisser le dossier en tirant sur la sangle.

3. Tirer sur le siège à l'aide de la courroie d'immobilisation.
4.  Immobiliser le siège en appuyant fermement dessus vers le bas.

Avertissement S'assurer qu'il n'y a personne ni rien autour du siège et faire attention de ne pas se blesser les mains ou le corps sous le siège ou sur des pièces mobile au moment d'encastrer ou de sortir le siège.  Ne pas s'asseoir sur le siège encastré, le dossier relevé dans le compartiment à bagages. S'asseoir sur un siège instable ou non verrouillé peut causer des blessures graves lors d'un accident.

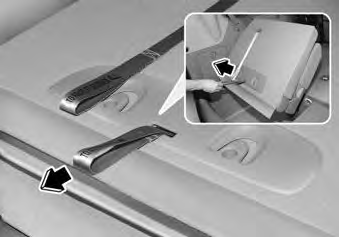

Utilisation du siège arrière :

1. Soulever le siège tout en tirant sur la sangle d'encastrement.

2. Relâcher la sangle et pousser le siège fermement vers l'avant jusqu'à ce qu'il s'enclique dans les loquets des ancrages.

Avis

N'appuyez pas sur la partie supérieure du dossier du siège lorsque vous poussez celui-ci vers l'avant. Autrement, les loquets pourraient ne pas se verrouiller en position.

3. S'assurer que les loquets sont verrouillés en tentant de déplacer le siège vers l'avant et l'arrière et soulevant la partie avant. Si le siège bouge, c'est qu'il n'est pas bien enclenché.
4.  Retirer la courroie de rabattement.
5.  Soulever et tirer le dossier du siège fermement vers l'arrière jusqu'à ce que celui-ci s'enclenche en place.

   S'assurer que le dossier est bien enclenché.

6.  Remettre la ceinture de sécurité à la position appropriée.

2e rangée

3e rangée

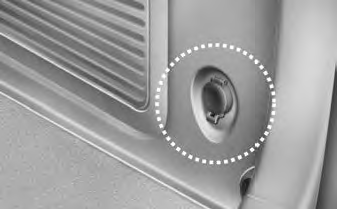

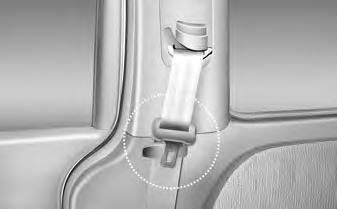

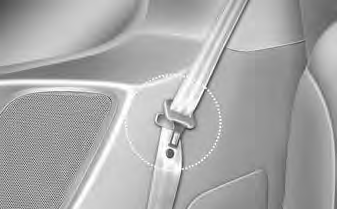

Attention Avant de modifier la position du siège, glisser la ceinture de sécurité dans le panneau et fermer le capuchon de l'adpateur de courant. (Voir l'illustration)

Attention Ceintures de sécurité arrière En retournant les dossiers de sièges arrière en position verticale, ne pas oublier de repositionner correctement les ceintures épaulières pour permettre aux passagers de les utiliser. L'acheminement des sangles de ceintures de sécurité dans les guides en empêchera le coincement derrière ou sous les sièges.

Attention N'endommagez pas les boucles de ceinture de sécurité arrière Quand vous repliez le dossier du siège arrière ou que vous mettez des bagages sur le coussin du siège arrière, vous devez insérer l'attache dans la pochette entre le dossier du siège arrière et le coussin. Vous évitez ainsi que l'attache ne soit écrasée par le dossier du siège arrière ou les bagages.

Avertissement Chargement Les bagages doivent toujours être assujettis pour les empêcher de se déplacer et de blesser les occupants du véhicules. Apporter un soin particulier aux objets placés sur les sièges arrière, puisqu'ils pourraient heurter les occupants des sièges avant en cas de collision frontale.

Avertissement Chargement des bagages S'assurer que le moteur est éteint, la boîte-pont est à P et que le frein de stationnement est en fonction lorsque vous mettez et enlevez le matériel. Si ces mesures ne sont pas prises, le véhicule pourrait se déplacer si le levier des vitesses est involontairement déplacé à une autre position.
